橡膠廠塑料顆粒焦油廢氣處理用電捕焦油器主要由殼體、沉淀極、上下吊架、氣體分布板、蒸汽吹洗管、絕緣箱和饋電箱等部件組成，其主要區別于沉淀極的形式、電暈極的排布方式、絕緣箱和饋電箱。結構型式可分為：濕式、管式、蜂窩室、臥式等。
     電捕焦油器適用領域：塑膠行業生產線的含油含石蠟廢氣；瀝青防水油氈生產線產生的含焦油煙氣；橡膠行業發泡、硫化生產線產生的焦油廢氣；紡織印染行業整形機、蒸布機排出的含油廢氣；塑料再次重生行業清洗機、顆粒擠壓機排出的有機廢氣；印刷、噴繪、噴漆行業的揮發性廢氣。

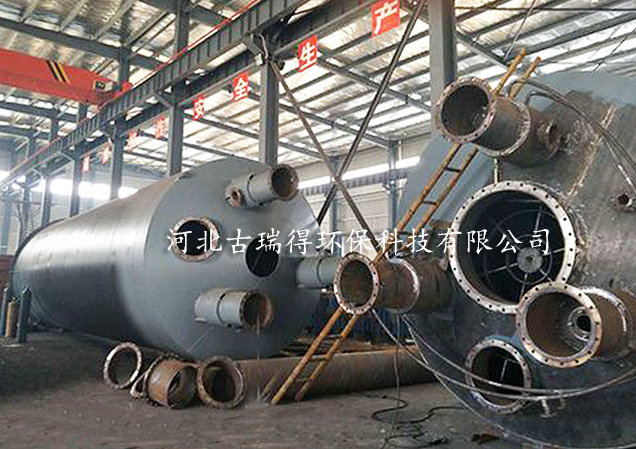

     以下為各部位分別介紹：殼體是圓筒形的(內徑根據煤氣流量決定)，并帶有封頭，殼體上部設有出氣管，下部設有進氣管，并設有兩個人孔和一個防爆閥。沉淀極管束是由管束組成，并與殼體上、下部相通。電暈電極裝置通過吊桿懸吊在頂部的絕緣箱內，它由上部吊桿及拉桿、上下框架、電暈電極導線、重錘組成。絕緣箱設在殼體頂部，它是懸吊電暈電極裝置的圓形箱體。內部設有懸吊支架、高壓瓷瓶、加熱夾套組成。
